刀具半徑補償
刀具半徑補償是使刀具在所選擇的平面內向左或向右偏置一個半徑值 編程時只需按照零件輪廓編程 不需要計算刀具中心運動軌跡 從而方便 簡化計算和程序編制 刀具半徑補償指令主要是G41、G42、G40其中G41為刀具半徑左補償G42為刀具半徑右補償

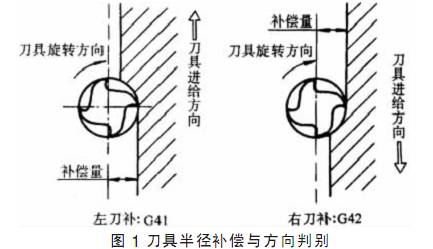

G40為取消刀具半徑補償 通常 刀具半徑左補償 右補償方向判別方法為 在補償平面內 沿著刀具速度方向看 刀具在輪廓左邊為左補償沿著刀具進給方向看 刀具在輪廓的右邊為右補償 如圖1所示

刀具半徑補償過程中 其運動軌跡為刀具半徑補償建立 刀具半徑補償?shù)膱?zhí)行和刀具半徑補償?shù)娜∠齻€過程
刀具半徑補償?shù)慕?/span> 在刀具半徑補償?shù)慕⑦^程中 要避免刀具運動過程中發生碰撞或過切
刀具半徑補償?shù)膱?zhí)行建立刀具半徑補償后 刀具在運行中始終按偏離一個指定值進行運動系統在進入補償狀態時不得變換補償平面 否則會發生報警
刀具半徑補償?shù)娜∠?/span> 用G40取消刀具半徑補償 此狀態也是編程開始所處的狀態 只有在直線移動命令中才能取消補償運行 否則只能取消補償狀態
使用中需注意 建立 取消刀補時 即使用G41 、G42、G40 指令的程序段必須使用G00或G01指令 不得使用G02或G03當?shù)毒甙霃窖a償取負值時 和 的功能互換 一般情況下 刀具切削中都是沿切線方向切入和退出
刀具長度補償
刀具長度補償功能用于 軸方向的刀具長度補償 它可使刀具在軸方向的實際位移量大于或小于編程給定位移量 即程序中 坐標值 即刀具長度補償使刀具垂直于走刀平面方向 偏移一個刀具長度修正值

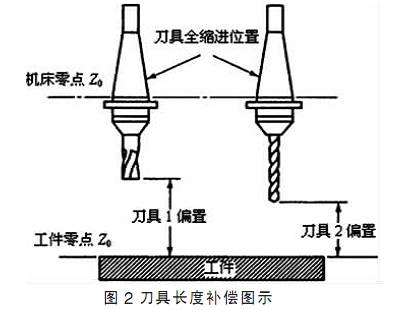

有了刀具長度補償功能 當加工中刀具因磨損 重磨 換新刀而發生長度變化時 可不必修改程序中的坐標值 只要修改存放在寄存器中刀具長度補償值即可 其次 若加工一個零件需要用幾把刀 各刀的長度不同 編程時不必考慮刀具長短對坐標值的影響 只要吧其中一把刀設為標準刀 其余各刀相對標準刀設置長度補償值即可 如圖2

刀具長度補償主要是G43、G44、G49,其中G43為刀具長度正補償,G44為刀具長度負補償,G49為取消刀具長度補償 一般而言 刀具長度補償對于兩坐標和三坐標聯動數控加工是有效的 但對于刀具擺動的四 五坐標聯動的數控加工 刀具補償則無效
夾具偏置補償
與刀具長度抵償和半徑抵償相同 能夠使編程人員不必思考刀具的長短和巨細 夾具偏置能夠讓編程人員不思考工件和夾具的位置而運用夾具偏置 當一臺加工中間在加工小的工件時 工裝上一次能夠裝夾幾個工件 編程人員不必思考每一個工件在編程時的坐標零點而只需依照各自的編程零點進行編程 然后運用夾具偏置來移動機床在每一個工件上的編程零點 夾具偏置是運用夾具偏置指令G54 -G59來履行的 還有一種方法即是運用G92指令設置坐標系 當一個工件加工完成之后 加工下一個工件時運用G92來從頭設定新的工件坐標系
