一 主軸箱鉆銑頭扭矩過載保護調節裝置的原理及結構

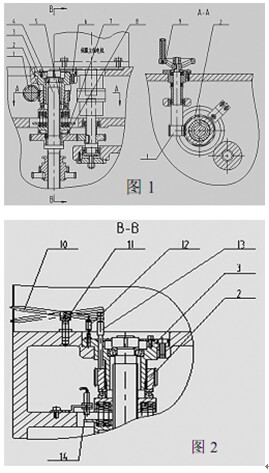

本裝置主要是通過一對結合子離合器 7 和結合子齒輪 8 過載脫離并迅速使主軸箱退出,原理如下:鉆頭在加工過程中處于超載狀態或刀具損壞時,原來處于正常嚙合狀態的結合子離合器 7 和結合子齒輪 8 開始脫離,此時離合器 6 沿花鍵軸 4 作軸向移動,安裝于離合器 6 上方的接近開關 14 接受到離合器 6 軸向移動的信號并將該信號傳遞給計算機,使得主軸停止旋轉,同時主軸箱快速退出進給,從而起到保護作用
在主軸箱部件設計中,動力由電機軸經三根中間傳動軸至主軸,電機主要參數為:功率 5.5/7.5kW,扭矩36/45N.m,基本轉速1500r/min,最高轉速6000r/min,工件最大鉆孔直徑50mm,主軸扭矩 360 N.m 扭矩過載保護調節裝置就安裝在由電機軸傳過來的花鍵軸 4 上,該軸上的結合子齒輪 8 及結合子離合器 7 在壓力彈簧5的作用下始終嚙合 工件鉆孔直徑發生變化時,所需扭矩也發生變化,這時需對所需扭矩進行調節,由于鉆銑床的主軸是立式安裝的,壓力彈簧力的大小不便于調節,我們采用了如下做法:搖動手輪9,裝在同一軸上的螺旋齒輪 1與螺旋齒輪螺母 2 嚙合并旋轉,由于軸承座 3 固定在箱體上,螺旋齒輪螺母 2 只能沿軸承座 3 上的螺紋上下移動,從而實現扭矩大小的調節
二 主軸箱鉆銑頭扭矩過載保護調節裝置的標桿指示裝置
軸承座 3 上裝有銷軸 13,在拉力彈簧 12 的作用下始終與螺旋齒輪螺母2接觸并隨螺旋齒輪螺母 2移動 指示標桿 10 裝在螺桿 11 上,并以它為支點位置作上下移動,移動距離與螺旋齒輪螺母 2 的行程一致,可由指示標桿 10 旁的指示標牌完全清晰地表示出來 鉆孔直徑扭矩大小 移動距離這個設定值由工藝人員根據工件材質 刀具 加工量等參數計算獲得
